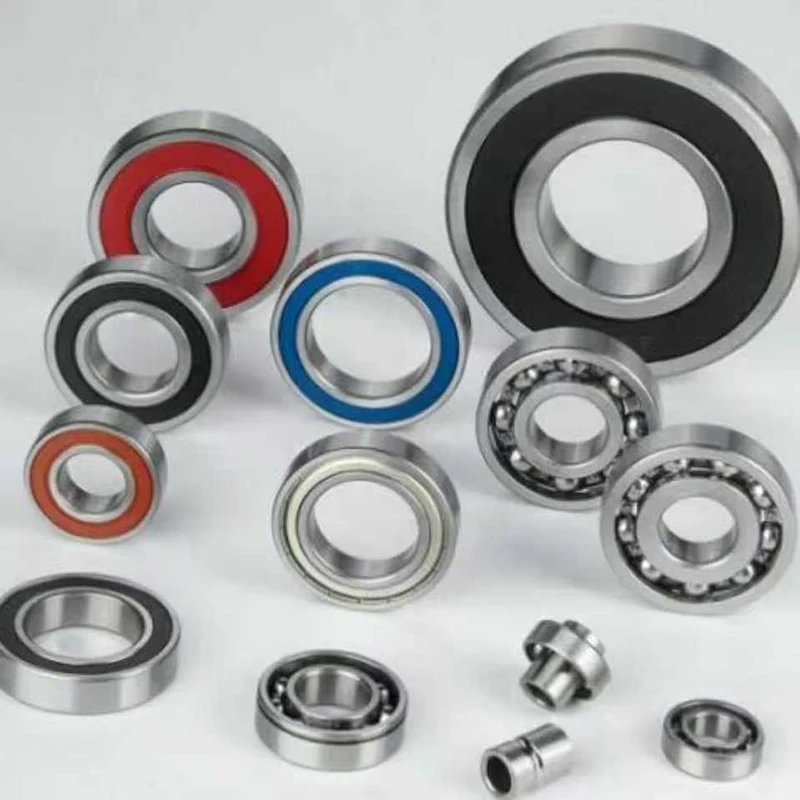

Kedy má neštandardné ložisko väčší zmysel ako katalógový diel?

2025-11-10 0 Nechajte mi správu

Pri mnohých projektoch sa stretávam s rovnakým momentom: kresba je takmer hotová, vzorka beží a štandardná časť takmer sedí, ale nie celkom. To je, keď starostlivo špecifikovanéNeštandardné ložiskoprestáva byť luxusom a stáva sa najkratšou cestou na spustenie. Postupom času a po niekoľkých hladkých stavbách s partnermi akoLOŽISKO HENGJI, naučil som sa, ako urobiť vlastnú trasu predvídateľnou, cenovo výhodnou a dostatočne rýchlou pre skutočné termíny.

Ktoré každodenné problémy ma zvyčajne tlačia k neštandardnej voľbe?

Potrebujem tenšiu časť alebo výšku ramien, ktoré vyčistia rebro krytu bez prerábania formy.
Limity hluku sú prísne a štandardné tesnenie sa pri mojich cieľových otáčkach príliš ťahá.
Korózia alebo umývanie zabíja katalógovú oceľ, ale plná keramika je pre rozpočet prehnaná.
Axiálne predpätie musí byť nastavené v továrni, aby sa môj tím vyhol nešikovným podložkám na linke.
Aby som prešiel testami odolnosti, musím skombinovať prírubu, neštandardné skosenie a špeciálne mazivo.

Ktoré dizajnové páky stoja najviac a ako ich môžem vymeniť?

Keď plánujem zákazku, začnem s niekoľkými pákami, ktoré dominujú cene a dodacej dobe. Správnym nastavením zostane všetko ostatné rozumné.

Dizajnová páka	Typické možnosti	Vplyv skutočne vidím
Geometria prsteňa	Tenký prierez, vonkajší vonkajší okraj s prírubou, drážka pre poistný krúžok, vlastné osadenie	Čas obrábania rýchlo stúpa s hlbokými drážkami; príruby pridávajú jedno nastavenie, ale často šetria náklady na bývanie
Valivé prvky	Oceľ, keramický hybrid, plná keramika	Hybrid znižuje teplo a hluk pri vysokých otáčkach; Plná keramika je úzka a drahá, ale neprekonateľná v korozívnych látkach
Typ tesnenia	ZZ štíty, RS kontaktné tesnenie, RZ tesnenie s nízkym odporom, labyrint	Kontaktné tesnenia chránia lepšie, ale jedia rýchlosť; tesnenia s nízkym odporom prechádzajú hlukovými testami a zachovávajú si účinnosť
Namažte	Univerzálna, potravinárska H1, vysokoteplotná polymočovina, nízka hlučnosť	Mazivo môže zmeniť hluk o celé dB pásma; H1 je nevyhnutnosťou pre potravinárske a kozmetické rady
Tolerančná trieda	ISO P0–P5 alebo ABEC 1–5	Prísnejšie triedy napomáhajú vyčerpaniu, ale zvyšujú riziko šrotu; Doťahujem len tam, kde sa to posúva s výsledkami testov
MOQ a tepelné spracovanie	Priebežné kalenie v malých dávkach vs	Malé rýchlostné skúšky MOQ; dávkové kalenie znižuje jednotkové náklady po zmrazení DFM

Ako určím rozmery bez nadmerného obmedzenia dodávateľa?

Zamknem len lícovanie, ktoré sa dotýka môjho naskladnenia: ID lícovanie, OD lícovanie, výška ramien, hrúbka príruby.
Ako funkčné čísla uvádzam hádzanie a axiálnu vôľu, nie všade plošné mikróny.
Dávam tolerancie puzdra a hriadeľa, aby výrobca ložísk mohol systém vyvážiť.

Funkcia	Poprosím praktickú toleranciu	Prečo to funguje
ID otvor	g6 alebo tesnejšie, ak je to potrebné pre predpätie	Drží lisované uloženie bez pomliaždenia obežnej dráhy
OF	Štandard P0, pokiaľ kryt nie je plastový, potom sa mierne uvoľnite	Zabraňuje tečeniu pri riadení tepelného rastu
Výbeh TIR	≤ 10–20 μm pre malé veľkosti	Dostatočne dobré na tichú rotáciu bez preháňania stôp po nástroji
Axiálna vôľa	Cieľová hodnota 0–5 μm pre predpäté zostavy	Poskytuje tuhosť bez tepla pri rýchlosti

Po akých materiáloch a náteroch siaham v náročných prostrediach?

Nerez 440C / 420ak sú prítomné umývacie alebo ľahké žieraviny.
Hybridná keramika(guličky Si3N4), keď rýchlosť a nízke teplo prevyšujú všetko ostatné.
Plná keramikapre silné kyseliny, vákuum alebo nemagnetické potreby.
Oceľové krúžky s povrchovou úpravous fosfátom alebo DLC, ak chcem húževnatosť ocele s extra odolnosťou proti opotrebeniu.

Ako zmenia voľby tesnenia a mazania rýchlosť, hluk a životnosť?

Kontaktné tesnenia vyhovujú IP a testom striekania, ale znižujú horné otáčky; Vymieňam za tesnenia s nízkym odporom pre tiché spotrebné produkty.
Mazivá s ladením hluku znižujú dB a prechádzajú subjektívnymi zvukovými skúškami v tichých miestnostiach.
Potravinárske mazivá H1 robia audítorov šťastnými; vysokoteplotné mazivá prežijú testy tepelného namáčania bez krvácania.

Ako sa zbavím rizika výroby a dodacej lehoty predtým, ako sa zaviažem?

Posielam jednoduchý PDF s niekoľkými zvýraznenými kritickými bodmi a STEP modelom na kontrolu interferencií.
Požiadam o prvú cestu a potom o výrobnú cestu, takže náklady a časový plán sú jasné.
Žiadam CPK pre jednu alebo dve funkcie, ktoré skutočne riadia moje zlyhanie.

Etapa	Čo žiadam	Prečo to šetrí čas
Prototyp	Malý pozemok s príslušenstvom na predajni	Dokazuje geometriu bez čakania na kompletné vybavenie
Pilot	Predvýroba s takmer finálnym tepelným spracovaním a tukom	Odstraňuje hluk a údaje o živote
Rampa	Konečný plán kontroly procesu a v prípade potreby PPAP	Zablokuje opakovateľnosť pred váhami nákupnej objednávky

Kam sa vkrádajú skryté náklady a ako sa im vyhnúť?

Prepracovanie puzdier tak, aby vyhovovali štandardnému dielu, stojí viac ako pridanie príruby k ložisku od začiatku.
Príliš tesné tolerancie hrotový šrot; Uťahujem len tam, kde si to vyžadujú moje testovacie údaje.
Nesprávne mazivo spôsobuje opakované testy; Vopred prispôsobujem mazivo teplote, rýchlosti a akustickým cieľom.
Neskoré zmeny tesnenia sa zvlňujú v dôsledku hluku a krútiaceho momentu; Pred spustením pilota som zmrazil typ tesnenia.

Aký rýchly kontrolný zoznam mi pomôže rýchlo informovať dodávateľa?

Pracovný cyklus a najvyššie otáčky
Radiálne a axiálne zaťaženie s bezpečnostným faktorom
Okolitá a špičková teplota, chemikálie alebo detaily umývania
Cieľové okno hluku alebo krútiaceho momentu a skúšobná metóda
Kritické uloženie a povolená axiálna vôľa
Očakávané MOQ, cieľové cenové pásmo, požadovaný dodací čas

Prečo som si v týchto krátkych scenároch vybral neštandardnú cestu?

Spotrebný spotrebič— Tesnenie RZ s nízkym odporom a mazivo s vyladením hluku spôsobili, že motor znel „prémiovo“ bez toho, aby sa inde zvýšil kusovník.
Linka na balenie potravín— Nerezové krúžky, mazivo H1 a príruba zabránili nákladnej revízii krytu a prešli auditom.
Kompaktný kĺb robota— Profil tenkého prierezu s predpätím z výroby dodáva tuhosť bez objemných podložiek.

Ako môžeme hovoriť o ďalších krokoch?

Ak váš výkres vyzerá „takmer správne“, ale posledný milimeter nespolupracuje, sústredené neštandardné vylepšenie môže zachrániť plán bez toho, aby sa zvýšili náklady. Podeľte sa o svoje kľúčové obmedzenia a ja ich namapujem na zostaviteľnú a testovateľnú špecifikáciu ložísk a zostavím pilotný plán. Ak chcete vzorky, ceny alebo rýchlu kontrolu DFM, prosímkontaktujte násazanechať dopyts vašou záťažou, rýchlosťou, prostredím a cieľovým časom dodania. Vyriešme fit, hluk a život v jednom prechode – natiahnite ruku akontaktujte násdnes.
